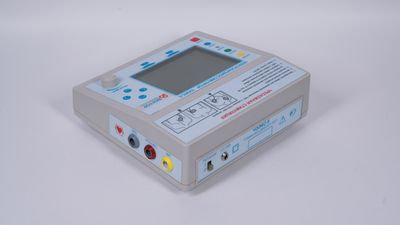

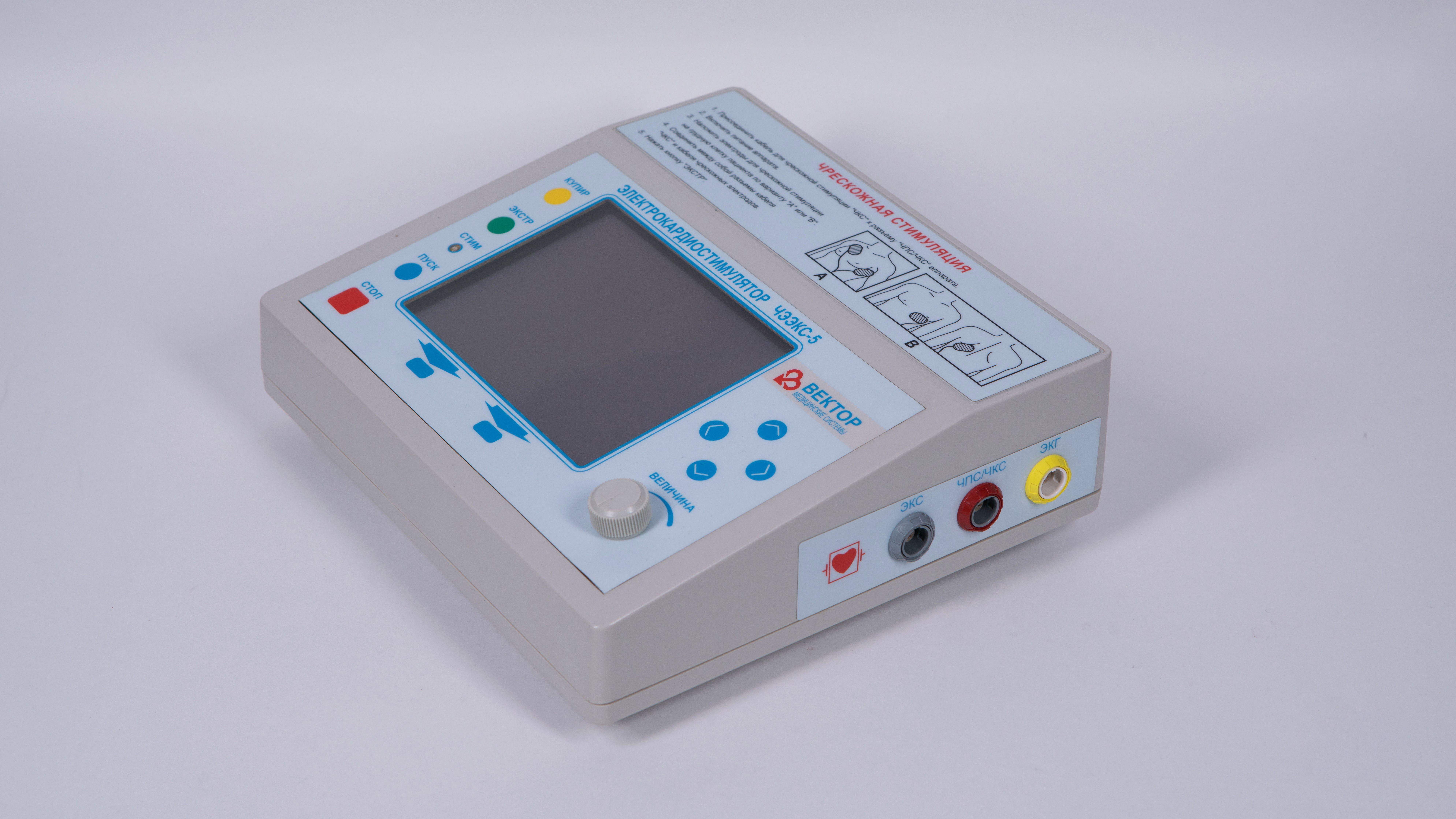

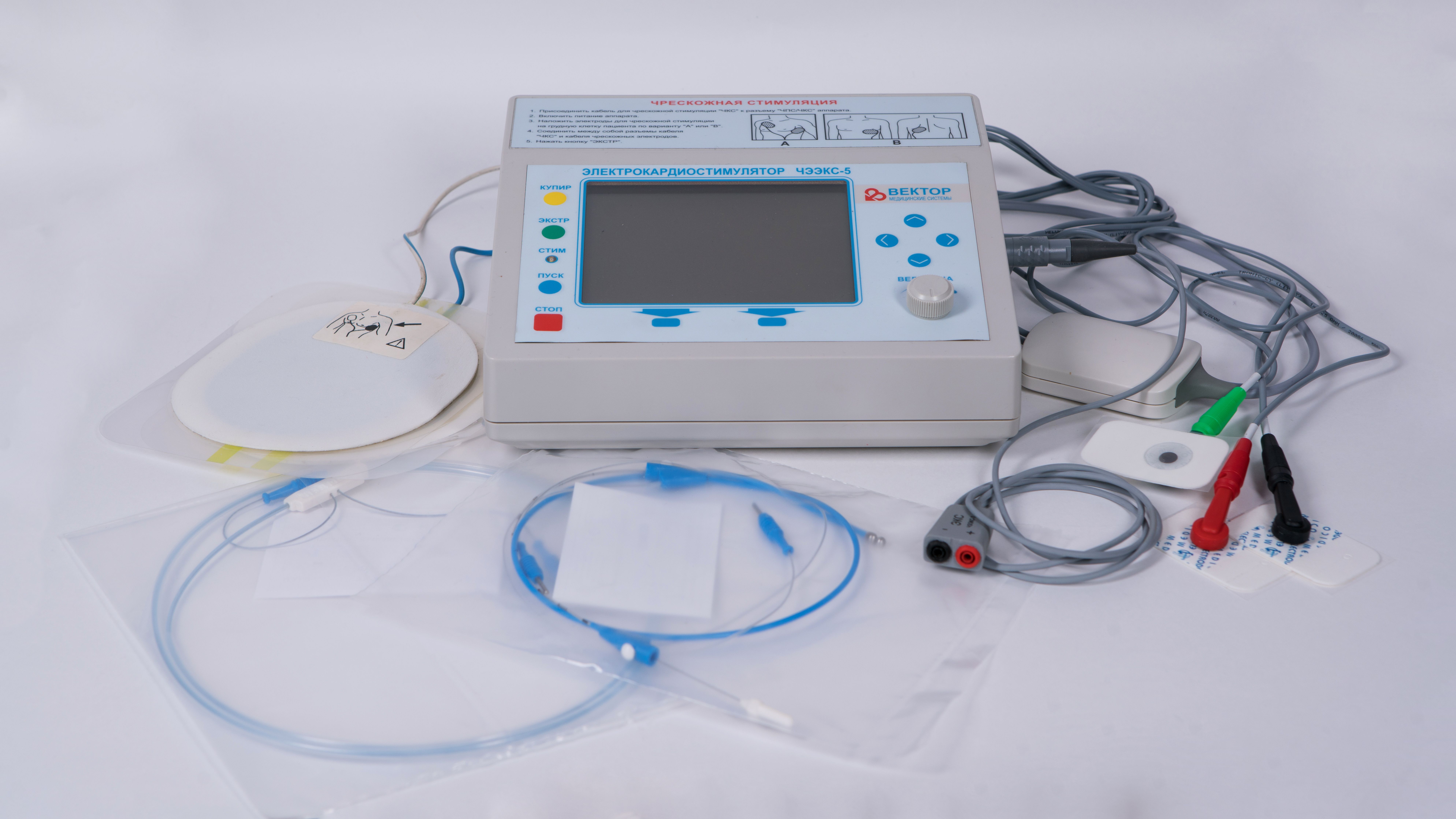

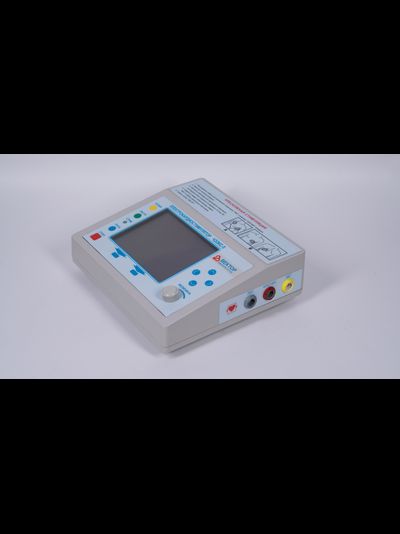

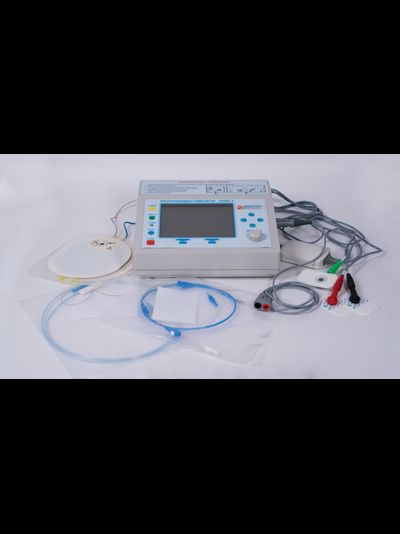

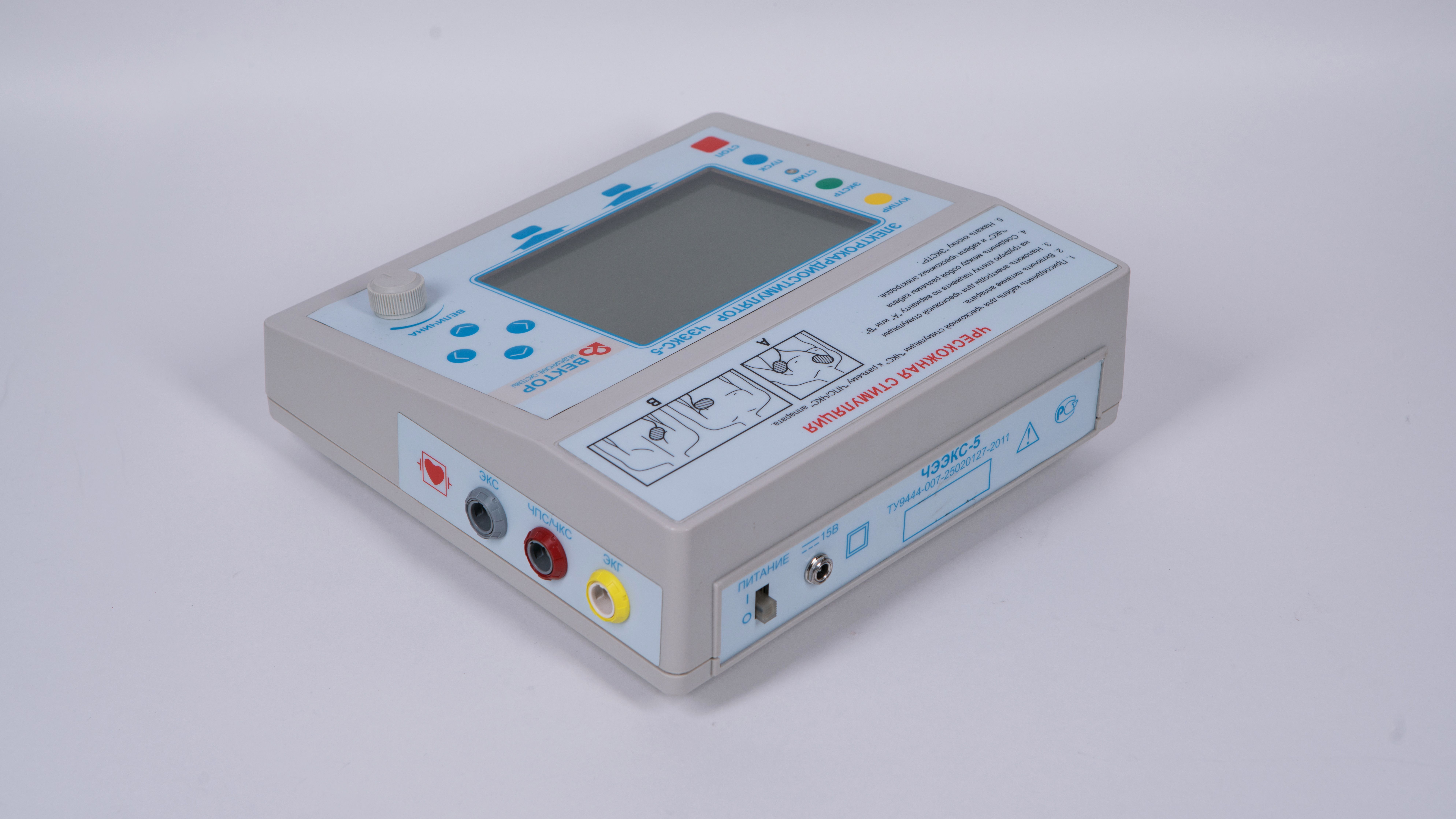

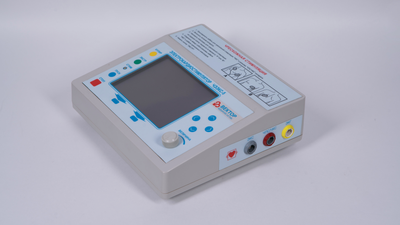

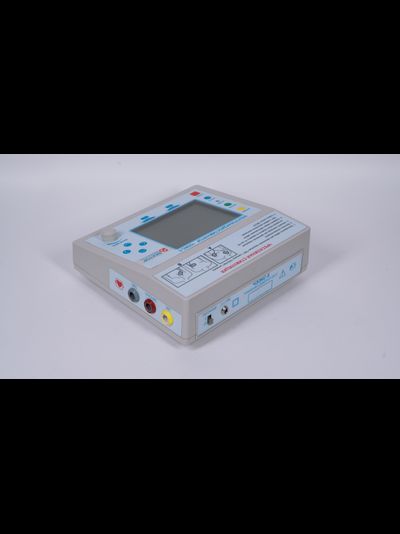

Электрокардиостимулятор для трансвенозной эндокардинальной, чреспищевой и наружной (чрескожной) электрической стимуляции средца ЧЭЭКС-5 "Вектор-МС"

Предназначен для:

• Диагностики и лечения нарушений ритма сердца
• проведения временной электростимуляции с целью купирования нарурущений ритма в любых условиях (в том числе полевых) и поддержания сердечной деятельности в критических ситуациях (скорая помощь) с одновременным контролем ЭКГ по двум отведениям;
• электрофизиологических исследований сердца;
• интраоперационного определения порога стимуляции импеданса нагрузки кардиостимулятора


Может осуществлять стиуляцию следующими методами:

эндокардиальным, чреспищеводным, чрескожным.

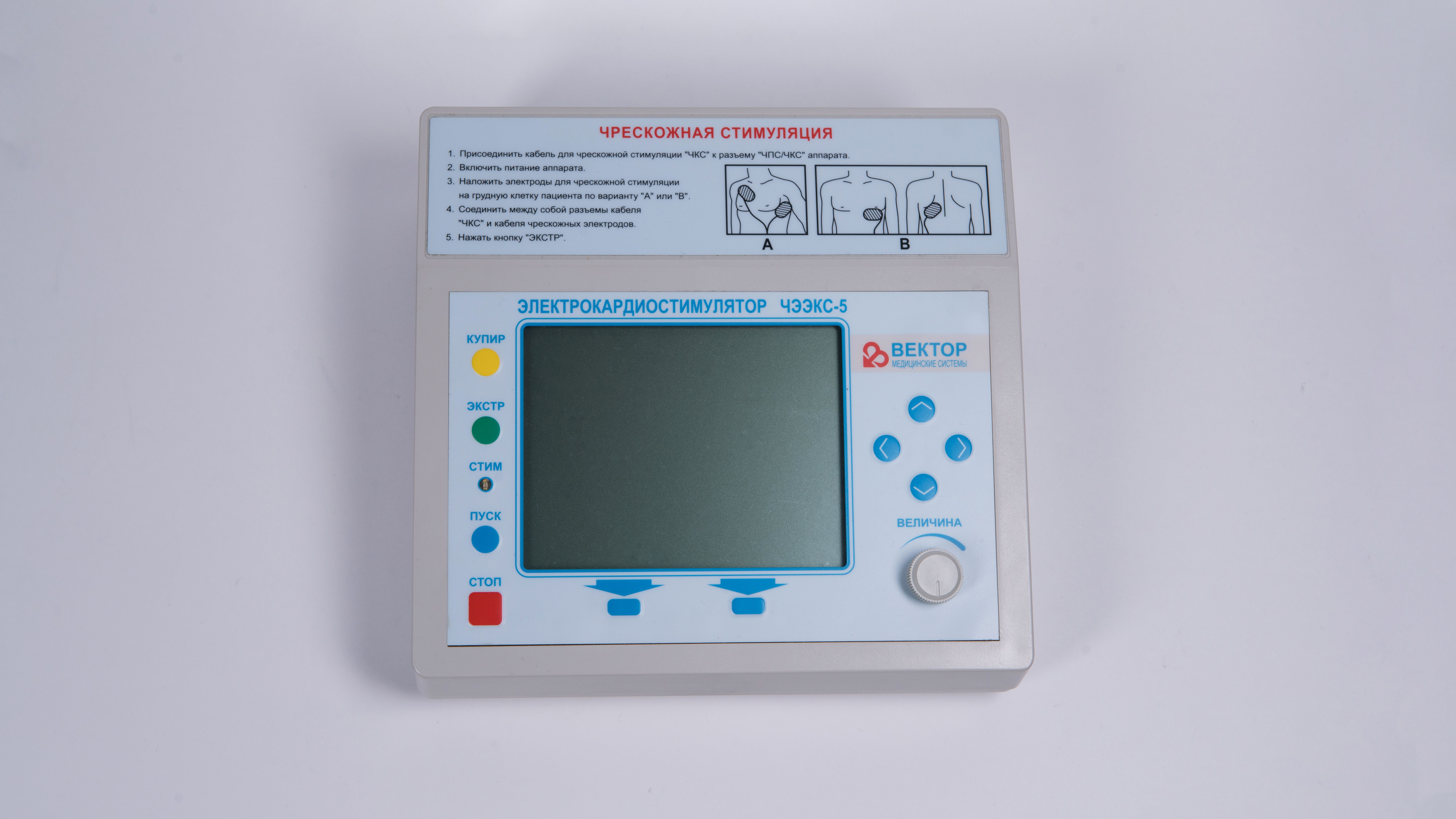

В чрескожном режиме - "режим скорой помощи - оператор следует указаниям, размещенным на лицевой панели прибора.

Выбор метода стиуляции осуществляется подключением определенного кабеля к аппарату.

Режими электростимуляции:

• асинхронный с фиксированной частотой - режим V00 (A00)
• програмируемый - базовая пачка из 8 импульсов и один или два экстрастимула с независимой задержкой.
• ручной - один базовый импульс от нуля до двух экстрастиулов с независимой задежкой.
• купирование (включение стимуляции отдельной кнопкой с установленной по умолчанию или предварительно заданной оператотором частотой купирования).
• экстренный (включение стимуляции отдельной кнопкой с установленными по умолчанию амплитудой, длительностью и частотой, необходимыми по жизненным показаниям);
• возможность сочетания стимуляции
• биоуправляемый;
• R-запрщаемый (VVI) и R-синхронизированный (VVT) при эндокардиальной стиуляции.
• R-запрещаемый (VVI) при чреспищеводной и чрескожной стимуляции.
• режим управления от ПЭВМ.

Мониторирование ЭКГ

• Количество каналов, отбражаемых на ЖКИ -2 (два);
• отображаемые отведения-I,II,III, V1 (чреспищеводное);
• Скорость вывода ЭКГ - 12,5 мм/сек,25 мм/сек,50 мм/сек.
• Масштаб усиления ЭКГ - 2,5 мВ, 5 мм/мВ;
• Измерение и отображение ЧСС на ЖКИ
• Фильтр сетевых помех
• Вывод ЭКГ на принтер по беспроводному интерфейсу Bluetooth
• Предусмотрена защита от импульсов дефибрилятора и короткого замыкания входных и выходных цепей.

Транспортировка

• для удобства транспортировки в режииме использования аппарат комплектуется специальным чехлом обеспечивающим доступ к панели управления и разъемам, с возможностью крепления поперечным леерным конструкциям носилок и салона машины скорой медицинской помощи.

Форма импульсов стиуляции:

• при чреспищеводной и чрескожной стимуляции - однофазные и двухфазные прямоугольные импульсы напряжения;
• при эндокардиальной стимуляции:
• однофазные прямоугольные импульсы тока в режиме генератора тока,
• однофазные прямоугольные импульсы напряжения в режиме генератора напряжения

Диапазон регулировки амплитуды импульсов стимуляции:

• от 5 до 60 В с шагом 1В при чреспищеводной стимуляции;
• от 10 до 100 В с шагом 5 В при чрескожной стимуляции;
• от 0,1 до 20 мА с шагом 0,1 мА при эндокардиальной стимуляции в режиме генератора тока;
• от 0,1 до 10 В с шагом 0,1В при эндокардиальной стимуляции в режиме генератора напряжения.
• Диапазон регулировки длительности импульсов стимуляции.

1-30 мс в чреспищеводном режиме с шагом 1 мс,

10-60 мс в чрескожном с шагом 5 мс,

в эндокардиальном режиме:

0,1 - 1,0 мс с шагом 0,1 мс,

1,0 - 2,0 с щагом 0,5 мс,

2,0 - 10 мс с шагом 1 мс.

Определение импеданса нагрузки:

• при всех режимах стимуляции в диапазоне 100-5000 Ом.
• контроль обрыва электродов во время стимуляции.

Питание аппарата

Питание аппарата осуществляется от аккумуляторной батареи напряжением 12,6 В или от сети-(50-60) Гц 220 В. Класс электробезопасности 2. типа CF

• Заряд аккумуляторной батареи осуществляется от внешнего зарядного устройства;
• Во время работы аппарата обеспечивается контроль степени заряда аккумулятора.
